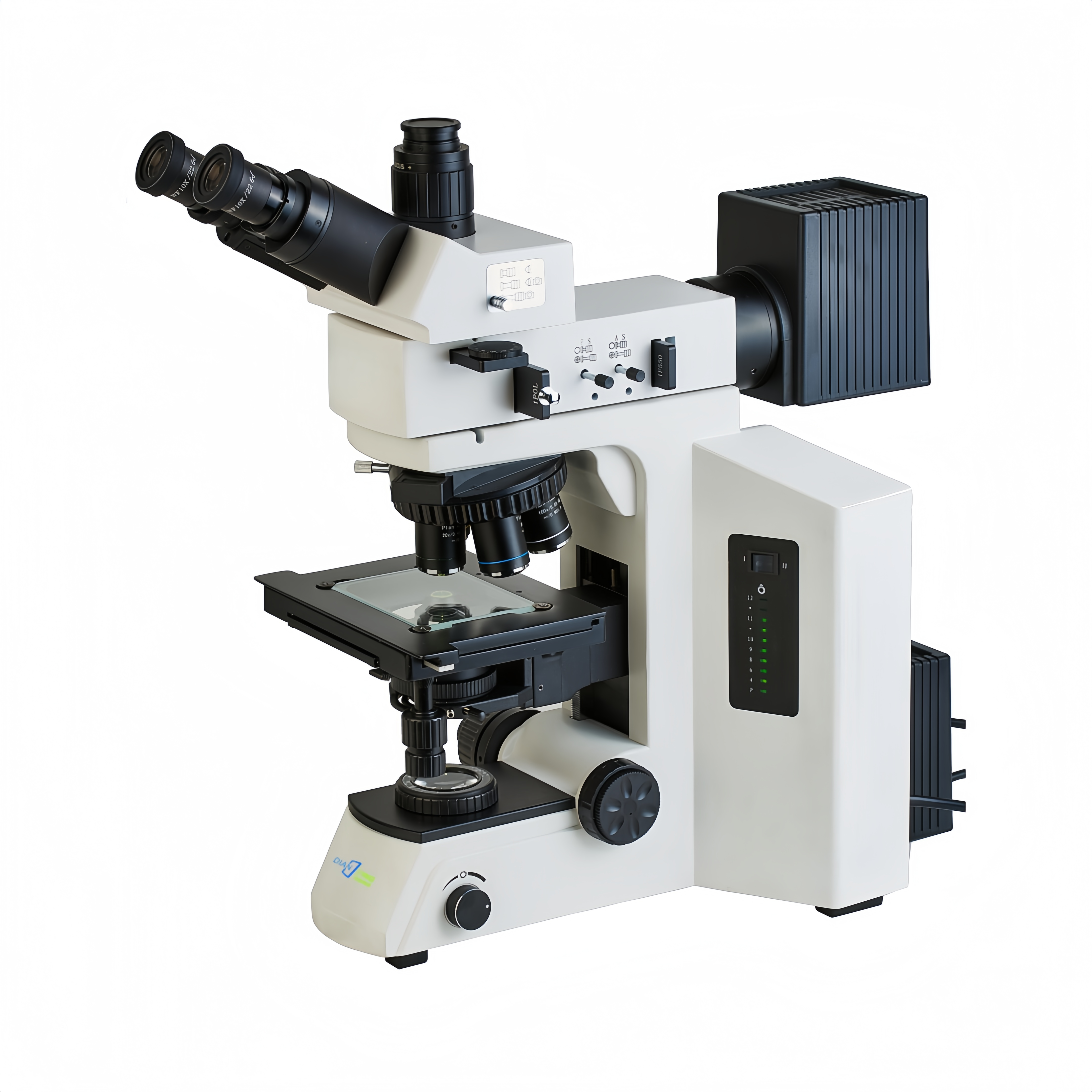

研究级金相显微镜DYJ-950
一 .仪器特点：DYJ-950金相显微镜采用卓越的无限远光学系统与模块化功能设计理念，便于系统升级，方便实现偏光观察等功能。紧凑稳定的高刚性主体，完美满足显微镜操作的防振需求。符合人机工程学原理的理想设计，确保操作便捷舒适，空间开阔。点应光学金相显微镜适用于金相组织及表面形态的显微观察，是金属学、矿物学和精密工程学研究的理想设备。适用于电子、冶金、化工及仪器仪表行业，观察透明、半透明或不透明物质的显微观测。如金属陶瓷、集成块、印刷电路板、液晶板缺陷、薄膜缺陷、纤维长度、镀涂层厚度及其他非金属材料的显微测量分析；也适合医药、农林、公安、学校及科研部门进行光学显微镜的观察分析。
二．DYJ-950金相显微镜参数
|
目镜Eyepiece |
大视野Wide field WF10X 22mm(field ndmber 22mm) |
|
|
无限远平场消色差金相明场物镜物镜 |
PLL5X/0.12工作距离Work distance:23.6mm |
|
|
PLL10X/0.25工作距离Work distance:17.8mm |
||
|
PL L20X/0.4工作距离Work distance:10.4mm |
||
|
PLL50X/0.55工作距离Work distance:7.0mm |
||
|
PLL100X/0.80(弹簧spring)工作距离Work distance:3.2mm (选配Optional) |
||
|
目镜筒 |
30°铰链式三目，可调瞳距50mm-75mmCompensationFreetrinocularHeadinclinedat 30°,interpupillarydistanceadjustable 50mm-75mm |
|
|
落射照明系统 |
卤素灯12V/50W,AC85V-230V,亮度连续可调Reflectingillumination:Kohlerilluminationwithapertureirisdiaphragmandfieldirisdiaphragm HalogenBulb12V/50W A C85V-230V,Brightnessadjustable |
|
|
内置视场光阑、孔径光阑、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式起偏振器Integrated fi eld, |
||
|
透射照明系统 |
科勒照明，带孔径光阑和视场光阑卤素灯12V/50W,AC85V-230V,亮度连续可Transmittedillumination:Kohlerilluminationwithapertureiris |
|
|
内置视场光阑，配置蓝滤色片与磨砂玻璃片 Integrated field,aperture diaphragm and with blue fi lter ancground glass |
||
|
阿贝聚光镜NA.1.25可上下升降 Abbe condenser NA.1.25 Rack &pinion adjustable |
||
|
调焦机构 |
粗微动同轴调焦，微动格值：2μm,带锁紧和限位装置 Coaxial coarse/fine focus system with tens ionadjustable and up stopp,minimum division of fine focusing:2μ m. |
|
|
物镜转换器Nosepiece |
四孔/五孔物镜转换器可选 Quadruple Backward ball bearing inner locating |
|
|
载物台Stage |
双层机械移动式(尺寸：189mmX160mm移动范围：80mmX50mm)Double layer mechanical (Si ze:189mm×160mm,moving range:80mmX50mm) |
|
|
选配件 |
目镜Eyepiece |
16X平场目镜16X plan eyepeiece分划目镜10X(Φ23mm)Dividing eyepiec e(:中23mm) |
|
半复消色差物镜 |
平场无限远复消色差明场物镜Long working distance bright fieldInfinitePlan APO objectives:5X/0.14(W.D.=12mm) 10X/0.30(W.D.=11.Omm)、20X/0.46(W.D=4.0mm)、50X/0.80(W.D.=1.62mm) |
|
|
CCD接头CCDadapter |
0.5X、1X、0.5X带分划尺0.5X、1X、0.5X with dividing |
|
|
摄像仪Camera |
HDMI输出：500/800/1200/2000/HDMI output 500/800/1200/2000Mp ixel |
|
|
USB输出：500/1000/1200/2000万像素USB output:500M/1000M/1200M/2000Mpixel |
||
|
制冷型USB输出：1600/2000万像素Refrigerated USB output:1600M/2000Mpixel |
||
