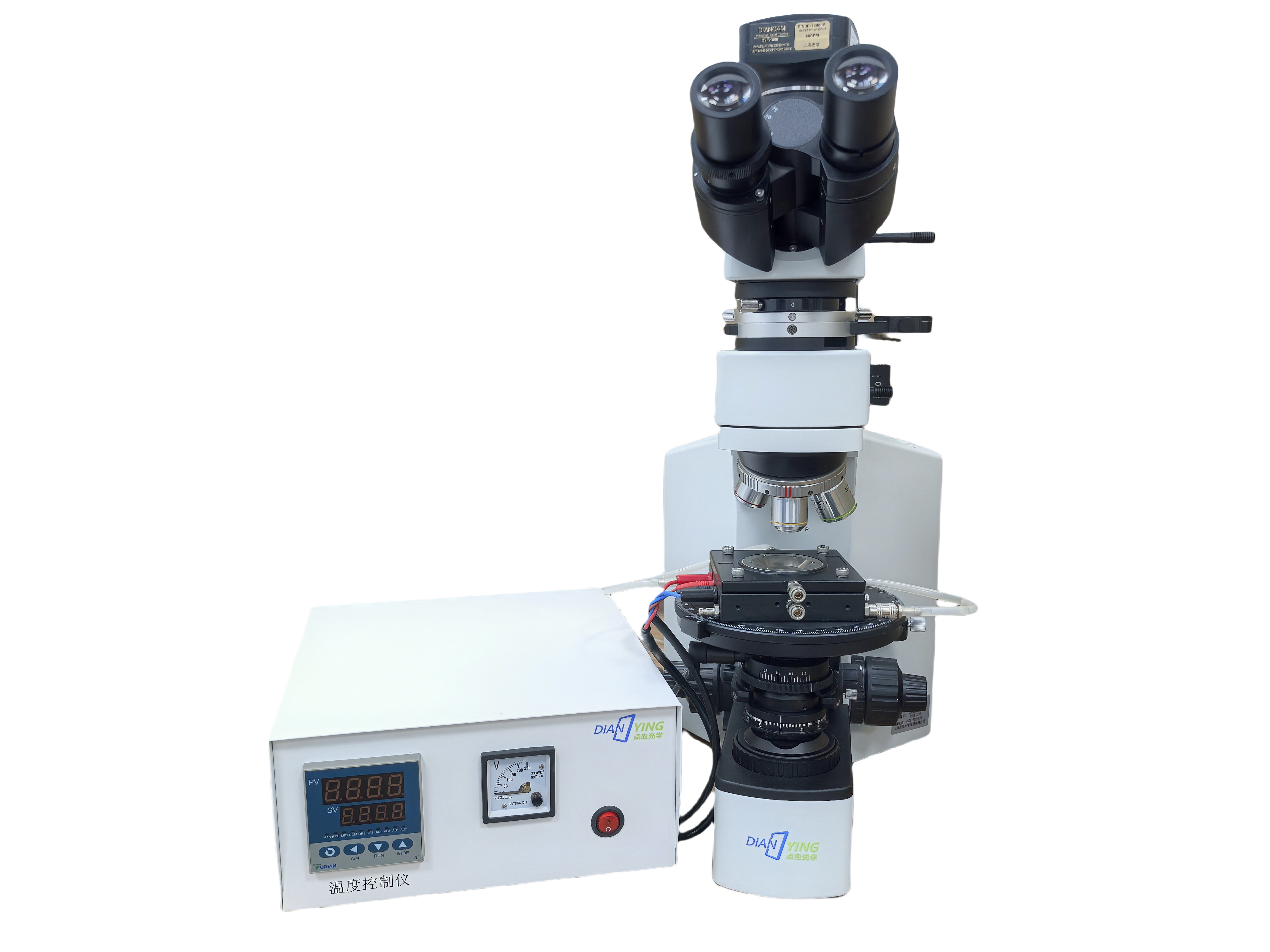

DYE500热台偏光显微镜
DYE500型偏光热台显微观察系统是地质、矿产、冶金、石油化工、化学纤维、半导体工业以及药品检验等部门和相关高等院校的高分子等专业最常用的专业实验仪器。热台偏光显微镜是显微热台光学显微镜配合使用，在微观上观察其溶化、升华、结晶过程中的状态和各种变化。专为材料学、生物化学、冶金学、有机化学、高分子材料学而研制。热台偏光显微镜在观察高聚物熔融和结晶过程中的形态,结晶速率及动力学计算；观察双折射体的光特学效应；微生物形貌观察；组织细胞核、壁形态观察；地质材料偏光形态观察；无机晶体材料观察, 对含有结晶体的材料进行热性能变化的研究更为重要。
产品特性
★ 独特的实体无缝隙热体结构 导热快 温度均匀一致,热源无氧化 寿命长久，体积小,功率大,能耗低，
升温迅速，能耐受长时间高温连续不间断工作。
★独特的热力学隔离设计 高低温区有效隔离，高温载物台高达500°时，其外体可安全握持不烫手， 且无需水冷！
★直流低电压加热 安全无辐射。
★人性化“傻瓜”设计 使用操作极为方便。
★环境自适应模糊逻辑控制模式，整定迅捷，精度极高,波动度微小，能适应恶劣环境，即使强阵风吹过载物台，系统也能实现高精度有效控制。
★高性能偏光显微系统给物体在高低温度变化的显微观察提供了极好的帮助
热台偏光显微镜参数配置
参数配置 |
显微系统参数 |
|
目镜 |
大视野 WF10X(Φ22mm) |
|
分划目镜10X(视场数Φ22mm)格值0.10mm/格 |
|
|
无应力平场半复消色差 |
PL L5X/0.15 工作距离WD10.8 |
|
PL L10X/0.3 工作距离：12.2 mm |
|
|
PL L20X/0.45工作距离：4mm |
|
|
PL L50X/0.55工作距离：7.9 mm半复 |
|
|
PL L100X/0.80工作距离：3.0 mm |
|
|
落射照明系统 |
12V50W卤素灯，亮度可调 |
|
起偏器可360°旋转 |
|
|
检偏器可360°旋转，带刻度和微动游标， |
|
|
内置视场与孔径光阑 |
|
|
转换器 |
五孔(转换器中心可调) |
|
中间接筒 |
推入式勃氏镜 |
|
补偿器 |
λ, λ/4与石英锲补偿器 |
|
载物台 |
360度载物台(选配偏光移动尺) |
|
目镜筒 |
三目镜倾斜30°,可进行100%透光摄影 |
|
调焦机构 |
粗微动同轴调焦，带锁紧和限位装置，微动格值：2μm |
|
防霉 |
特有的防霉系统 |
|
热台系统参数 |
|
|
电源 |
220VAC士10% |
|
加温方式 |
电加热 |
|
热台控制方式 |
数字智能调整或软件温控 |
|
加热功率 |
110W |
|
温度范围 |
室温-500℃ |
|
热台外体最高温度 |
当热体380 ℃ ,室温25 ℃时，外体温度≤70 ℃ |
|
最大载物重量加热体大小 |
200克/Φ25mm |
|
工作方式 |
连续 |
|
温度显示精度 |
±0.1 ℃ |
|
温度控制精度 |
全范围≤±0.3℃ |
|
最大升温速度 |
室温～100 ℃ ,≤80秒 |
|
可设置最慢升温速度 |
室温到达500 ℃ ,4小时 |
|
可设置升温速度范围 |
占空比0～100% |
|
即刻恒温响应时间 |
<10毫秒 |
|
工作台外形尺寸 |
直径120(mm),厚度13.5(mm) |
|
加热部分工作面尺寸 |
25mm |
|
成像系统 |
|
|
传感器型号与尺寸 |
6.3M/IMX178(C)1/1.8“(8.92mm) |
|
像素(μm) |
2.4x2.4 |
|
G光灵敏度暗电流 |
425mv with 1/30s 0.15mv with 1/30s |
|
FPS/分辨率 |
15@3072 x2048 26@1536x 1024 |
|
采样平均 |
1x1,2x2 |
|
曝光时间 |
0.244ms~2000ms |
|
光谱响应范围 |
380-650nm(有红外截止滤光片情况下) |
|
白平衡 |
ROI白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine TM颜色处理引擎 |
|
捕获与控制API |
点应DianView显微操作软件 |
|
记录方式 |
图像和视频 |
|
致冷方式* |
自然冷却 |
|
工作温度(摄氏度) |
-10~50 |
|
贮存温度(摄氏度) |
-20~60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB接口供电 |
